1. 작업창을 Generative Shape Design으로 이동한다.
Start -> Shape -> Generative Shape Design
2. Offset Surface.1 생성하기
Offset 아이콘을 선택한다.
Surface : Top surface
Offset
: 2mm (-Z 축 방향으로 Offset 되는 것을 확인한다.)
3. Preview 버튼을 클릭 한후, OK 버튼을 확인한다.
4. Offset.1 Surface의 이름을 2mm Offset Top Surface로 수정한다.

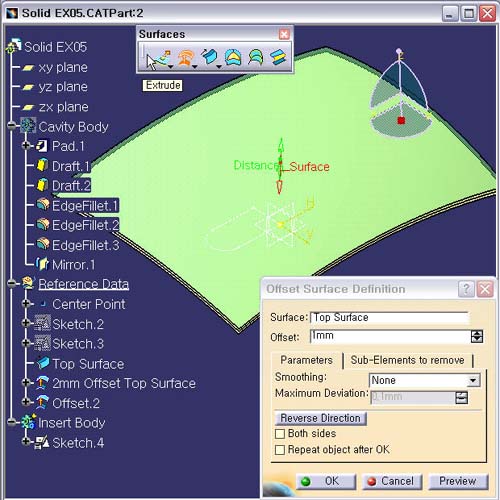

5. Offset Surface.2 생성하기
Offset 아이콘을 선택한다.
Surface : Top surface
Offset
: 1mm (-Z 축 방향으로 Offset 되는 것을 확인한다.)
6. Preview 버튼을 클릭 한후, OK 버튼을 확인한다.
7 Offset.2 Surface의 이름을 1mm Offset Top Surface로 수정한다.
8. Top surface는 Hide 시킨다.
