1. 현재 작업 위치을 Reference Data 로 이동한다.

    Reference Data에서 Mouse 오른쪽 버튼을 클릭하여 Define In
    Work Object로 설정 한다.

2. Sketch.2 작업하기.
    작업은 Positioned Sketch로 작업한다.
    이 기능은 설계자가 H,V Axis를 Control 할 수가 있다.

(그림의 아래 H, V, Swap Check Button을 이용)

3. Sketch Positioning 창에서
     Reference -> YZ Plane 선택,
     Orign -> Projection Point -> 생성 Center Point를 선택한다.

(Swap Check 버튼을 Check 한다.
     Sketch 의 H Axis는 Compass의 Z Axis를 향하는지 확인하고,      Sketch 의 V Axis는 Compass의 Y Axis를 향하는지 확인한다.)
     이는 도면에서의 View 각도와 동일한 방향으로 Sketch Axis를
     정한 것이다.

4. OK 버튼을 클릭한다.

5. Line 아이콘을 이용하여 원점에 일치된 상태에서 H Axis와 6deg
    의 Angle을 가지는 직선을 생성한다.
    (이 직선은 참고 요소로 Construction Element로 만든다.)

6. 생성 직선의 끝 Point에서 Center를 가지는 R100의 Arc를 생성
    한다.

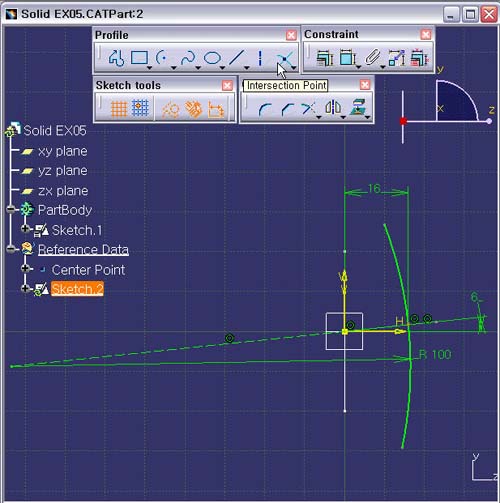

7. Intersection Point 아이콘을 이용하여 6deg 기울어진
    Construction Element와 R100 의 Arc의 교차점을 생성한다.
    (이 Point도 참고 요소로 Construction Element로 만든다.)

8. Constraint 아이콘을 이용하여 V Axis 와 Construction Element
    인 Intersection Point 와의 치수 16mm 구속을 다음과 같이 준다.

9. 3D 작업공간으로 빠져 나간다.
    Exit Workbench 아이콘을 선택한다.
