1. Part 새 문서 창 열기
    File -> New -> Part -> OK

2. Workbench는 Part Design에서 시작한다.

3. Specifications Tree Part1에서 마우스 오른쪽 버튼을 누른다.

4. Contextual Menu의 Properties -> Product -> Part Number ->     Solid EX05 -> OK
    File -> Save

5. Insert - Geometrical Set 추가한다.
   Geometrical Set에서 마우스 오른쪽 버튼을 눌러 Contextual
    Menu의 Properties -> Feature Properties -> Reference
    Data -> OK

6. Point 생성한다.
    Point -> Coordinates -> (0,0,0) 입력한다.

7. Point.1에서 마우스 오른쪽 버튼을 눌러 Contextual  Menu의     Properties -> Feature Properties -> Center Point -> OK

8. Center Point선택 후, Graphics Properties Tool Bar에서 노란색     Color, Point Type은 사각형 모양의 Point 로 Graphics을 수정한     다.
    (Graphics Properties Tool Bar 는 View -> Toolbars 에
     Graphics Properties Tool Bar를 Check 하면 나타난다.

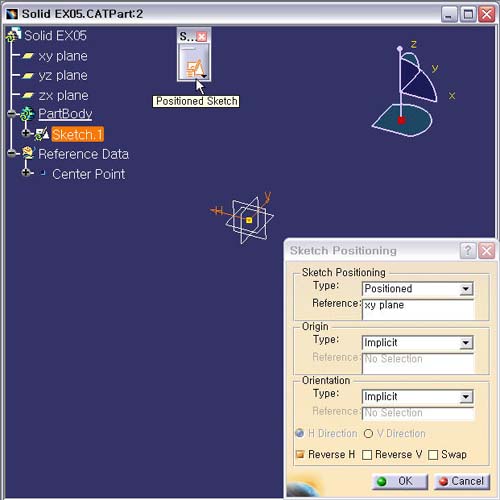

9. Sketch.1 작업하기.
    작업은 Positioned Sketch로 작업한다.
    이 기능은 설계자가 H,V Axis를 Control 할 수가 있다.

(그림의 아래 H, V, Swap Check Button을 이용)

10. Sketch Positioning 창에서
     Reference -> XY Plane 선택,
     Orign -> Projection Point -> 생성 Center Point를 선택한다.

(Reverse H Check 버튼을 Check한다.
     Sketch 의 H Axis는 Compass의 -X Axis를 향하는지 확인하고,      Sketch 의 V Axis는 Compass의 Y Axis를 향하는지 확인한다.)
     이는 도면에서의 View 각도와 동일한 방향으로 Sketch Axis를
     정한 것이다.

11. OK 버튼을 클릭한다.
